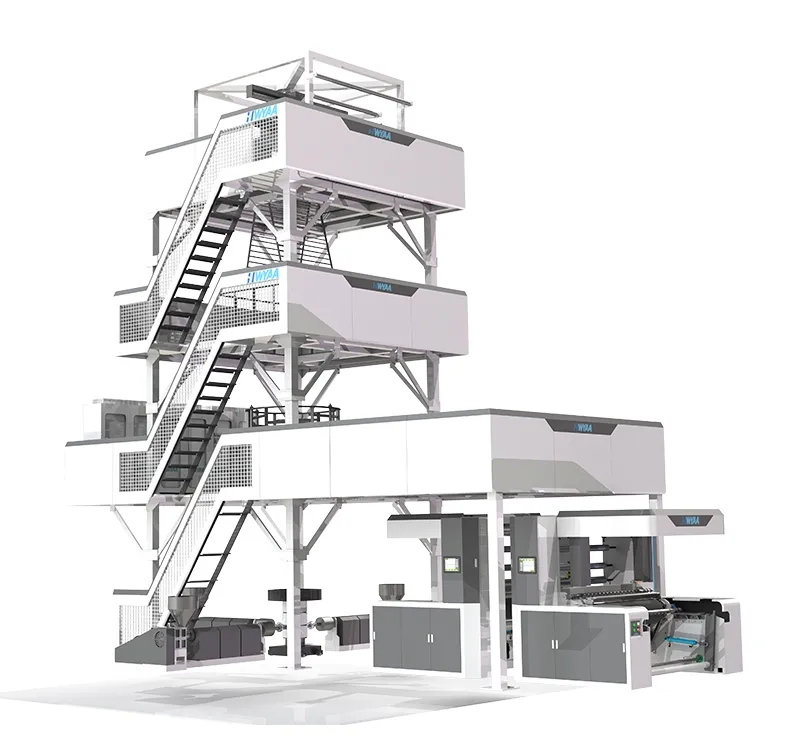

آلة بثق ونفخ فيلم بلاستيك PE/PP بتقنية البثق المشترك (3 إلى 5 طبقات)Co-Extrusion Blown Film Machine
هذا خط بثق ونفخ أفلام البلاستيك متعدد الطبقات، مصمم خصيصاً لإنتاج أفلام تغليف ذات خصائص عزل فائقة وحماية عالية
يمثل خط إنتاج الأفلام بالبثق المشترك (3-5 طبقات) طفرة ترقية شاملة ومطورة عن الموديلات القياسية (1-3 طبقات)، حيث صُمم خصيصاً لإنتاج أفلام التغليف المركبة والمتقدمة. وتدمج هذه المنظومة المتطورة بين وحدة سحب علوية دوارة، ونظام توجيه كهروضوئي يعمل بالموجات فوق الصوتية، بالإضافة إلى تحكم أوتوماتيكي كامل في الشد. كما تجدر الإشارة إلى أن هذه التقنيات المتكاملة تضمن القضاء جذرياً على مشكلات تفاوت سماكة الفيلم وانحراف الرولات أثناء اللف، مما يمنحكم منتجاً نهائياً بأعلى مستويات الدقة والتميز وجودة اللف القياسية في قطاع الصناعة.
يتميز خط الإنتاج بتوافقه العالي مع تشكيلة واسعة من المواد الخام، بما في ذلك LDPE، وLLDPE، وEVA، بالإضافة إلى البوليمرات المتقدمة MLLDPE. ومن خلال تكنولوجيا البثق المشترك متعدد الطبقات، يُحقق الخط إنتاج أفلام تغليف عالية الأداء تتمتع بخصائص عزل فائقة، وقدرة استثنائية على حفظ النضارة، ومقاومة عالية للثقب والتمزق. ولذا، فقد صُممت هذه الأفلام لتلبي المتطلبات الصارمة في التطبيقات الحساسة وعالية القيمة، مثل تغليف المواد الغذائية، حماية الإلكترونيات الدقيقة، التعبئة والتغليف للمواد الدوائية، وتغليف السلع الاستهلاكية الفاخرة.
| عدد طبقات الفيلم | 3 إلى 5 طبقات (قابلة للتخصيص) |
| نطاق السماكة | 0.015 إلى 0.15 مم (نسبة التفاوت المسموح ±3%) |
| نطاق العرض | 300 إلى 2500 مم |
| أقصى قطر للرولة | 600 / 800 / 1000 مم (اختياري) |
| مواصفات الماكينة | |
| التخصيص | يمكننا التخصيص الكامل لكافة مراحل وخطوات التشغيل |
| سرعة خط الإنتاج | 20 إلى 150 م/ دقيقة |
| الطاقة الإنتاجية لوحدة البثق | 80 إلى 300 كجم/ ساعة |
| القدرة المثبتة | 50 إلى 180 كيلو وات |
| الأبعاد الكلية (الطول × العرض × الارتفاع) | 20-40×4-6×3-5m |
| سرعة وحدة السحب العلوية الدوارة | 0 إلى 30 دورة/ دقيقة (قابلة للتخصيص) |
| دقة نظام توجيه خط الإنتاج | ±0.5mm |
| مدى التحكم الأوتوماتيكي بالشد | 5 إلى 5000 نيوتن |
| نظام التحكم | نظام تحكم ذكي (PLC) مزود بشاشة لمس، مع ميزة التشخيص الذاتي والدعم الفني عن بُعد اختيارياً |
| مصدر الطاقة (الجهد والتردد) | 380 فولت/ 50 هرتز (قابل للتخصيص) |

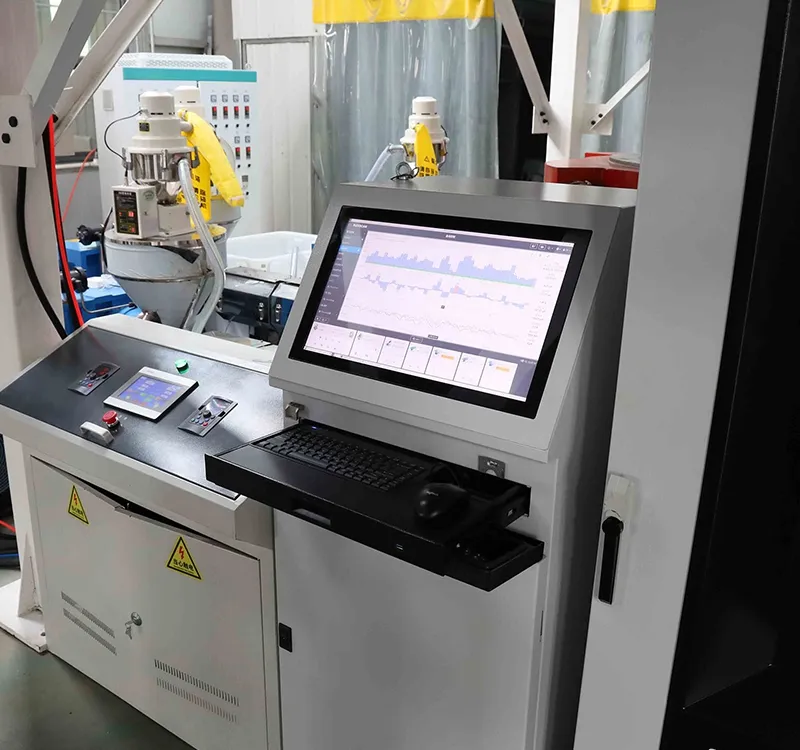

نظام التحكم الكهربائي
واجهة تشغيل ذكية (HMI) تدعم حفظ واستدعاء أكثر من 100 وضع تشغيلي محفوظ
نظام ذكي لمناولة المواد الخام
يتميز بخواص التغذية وتحديد الكميات بشكل أوتوماتيكي عبر قواديس متعددة، بالإضافة إلى وظائف التجفيف وإزالة الرطوبة المتكاملة.

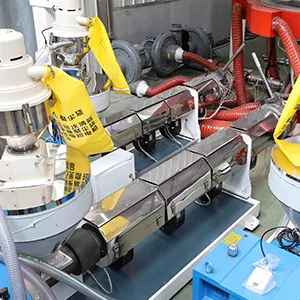

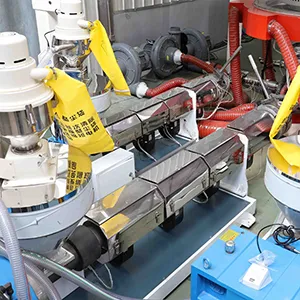

نظام بثق عالي الكفاءة
يضم من 3 إلى 5 أجهزة بثق فائقة الدقة، مزود بنظام تحكم متعدد المناطق لضبط درجات الحرارة بدقة متناهية.

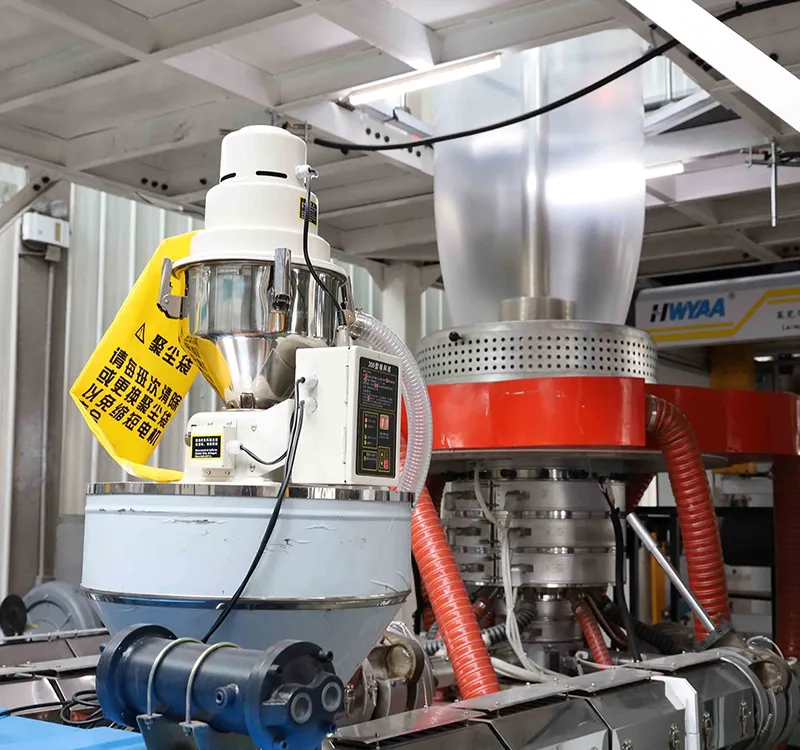

نظام رأس بثق فائق الدقة
رأس بثق مشترك بعمود لولبي متعدد الطبقات، صُمم بمجاري وممرات تدفق محسنة هيدروليكياً لضمان الانسيابية المطلقة والخالية من الإجهادات.
نظام التبريد وتحديد الأبعاد
حلقة هواء عالية الكفاءة مجهزة بنظام تبريد داخلي للبالون (IBC) اختياريّاً.

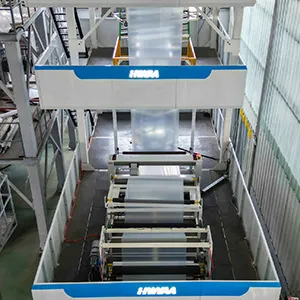

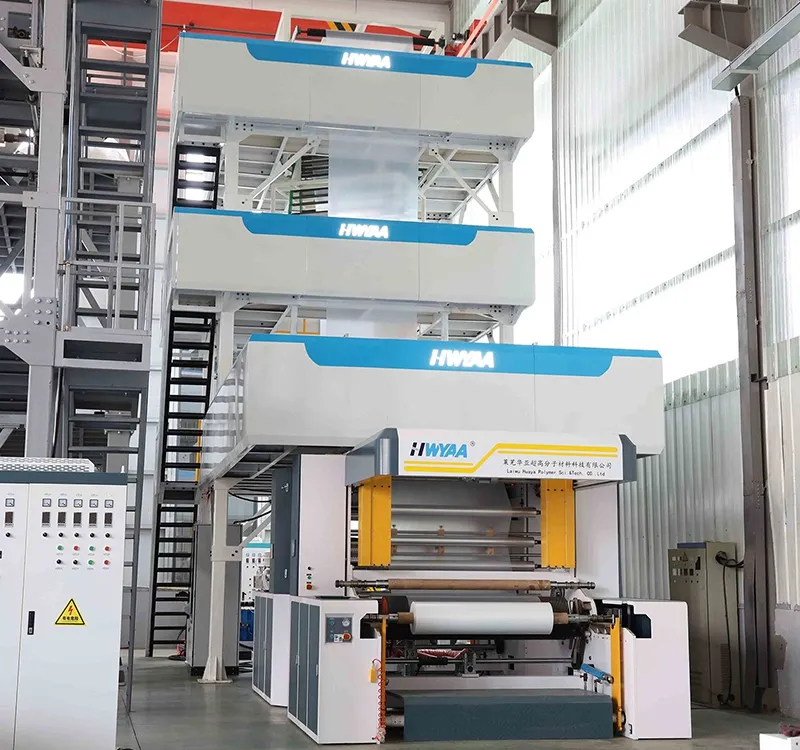

إطار آلية السحب العلوية

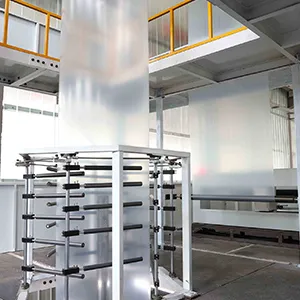

إطار توجيه البالون (الفقاعة)

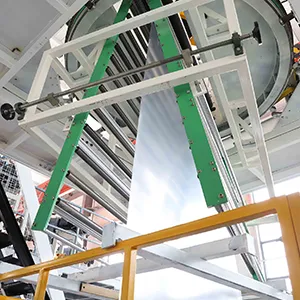

قسم تشكيل الطيات/ الزوايا الجانبية

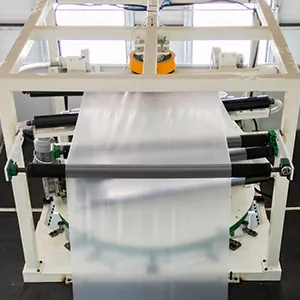

بكرات السحب العلوية
وحدة السحب العلوية المصممة لإزالة الإجهادات الداخلية للفيلم البلاستيكي.

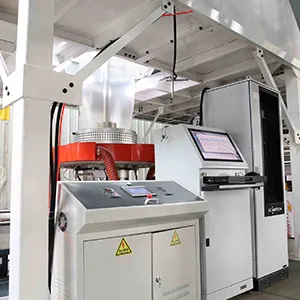

نظام التوجيه الكهروضوئي بالموجات فوق الصوتية
نظام تصحيح أوتوماتيكي ذو تحكم فائق الدقة، يضمن استقرار وتجانس سماكة الفيلم البلاستيكي بالكامل.

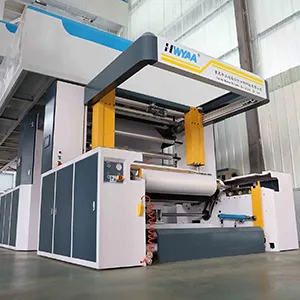

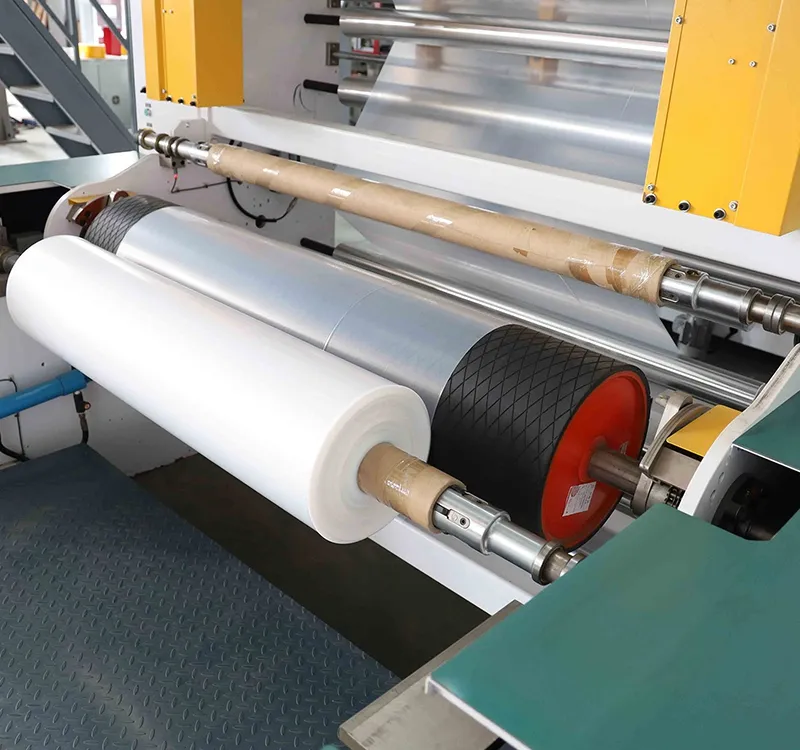

نظام لف بالاحتكاك (محطتان)
وحدة لف ثنائية المحطة أوتوماتيكية بالكامل، مدعومة بنظام تغذية راجعة عبر مستشعرات قياس الشد.
المنظومات المساعدة والملحقة
تضم ماكينة تصنيع الأكياس، ووحدة إعادة تدوير النفايات (القصاصات)، بالإضافة إلى جهاز إزالة الشحنات الاستاتيكية الساكنة.
تجانس فائق ومثالي في سماكة الفيلم
عبر دمج آلية السحب العلوية بنظام التحكم الأوتوماتيكي في الشد، تم رفع كفاءة تجانس سماكة الفيلم البلاستيكي بنسبة تحسن تصل إلى 40 بالمائة تقريباً.
نظام تحكم ذكية فائقة الدقة
يضمن نظام التوجيه الكهروضوئي بالموجات فوق الصوتية الحفاظ على دقة تشغيل وصيانة المسار في حدود (±0.5 مم)، مما يضمن استواء واستقرار محاذاة الفيلم البلاستيكي تماماً.
إنتاج مستقر وعالي الكفاءة
تُحقق منظومة اللف ثنائية المحطة تشغيلاً مستمراً دون أي توقف، مما يرفع كفاءة المعدات الإجمالية (OEE) بنسبة تصل إلى 25 بالمائة تقريباً.
- مرونة فائقة في تشكيل الخامات: يدعم خط الإنتاج هذا التبديل السريع والمستمر بين تركيبات خامات مختلفة تتراوح من 3 إلى 5 طبقات، مما يمنحك مرونة مطلقة لتلبية شتى متطلبات التعبئة والتغليف المتنوعة في السوق.
- تشغيل موفر للطاقة وصديق للبيئة: بفضل التصميم الهندسي المطور والمحسن لكل من منظومة البثق (الدافع) ومحركات التشغيل، تم خفض معدل استهلاك الطاقة الكهربائية بنسبة تصل إلى 18 بالمائة تقريباً.
- منظومة تشغيل ذكية وسهلة الاستخدام: تتيح لك واجهة التحكم ميزة حفظ واستدعاء أوضاع الإنتاج، مما يختصر زمن تبديل المنتجات وتغيير مقاسات الخامات والمواصفات إلى أقل من 30 دقيقة.
- ضمان موثوق واعتمادية طويلة الأمد: تعتمد الماكينة في مكوناتها الحيوية والأساسية على قطع غيار وتجهيزات مستوردة من كبرى العلامات العالمية، لنسجل معدل تشغيل مستقر وخالٍ من الأعطال (MTBF) يتجاوز 1000 ساعة تشغيل متواصلة.
