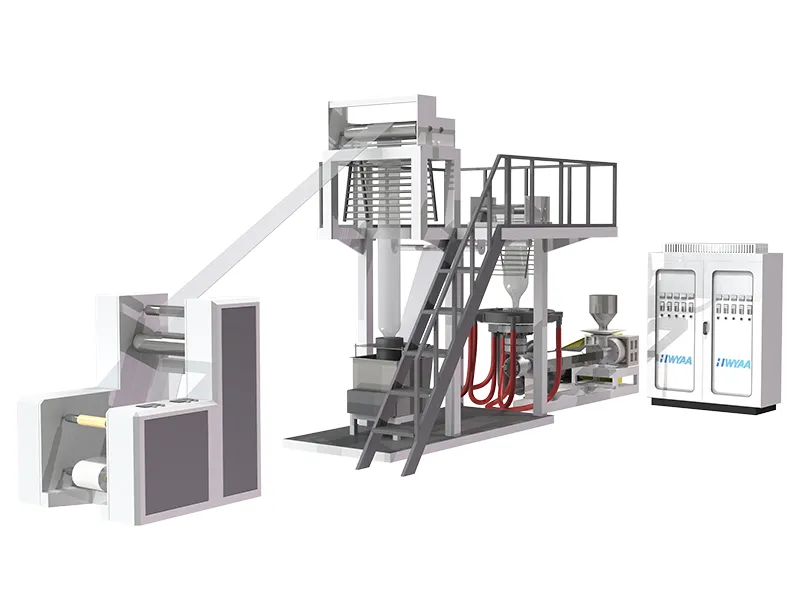

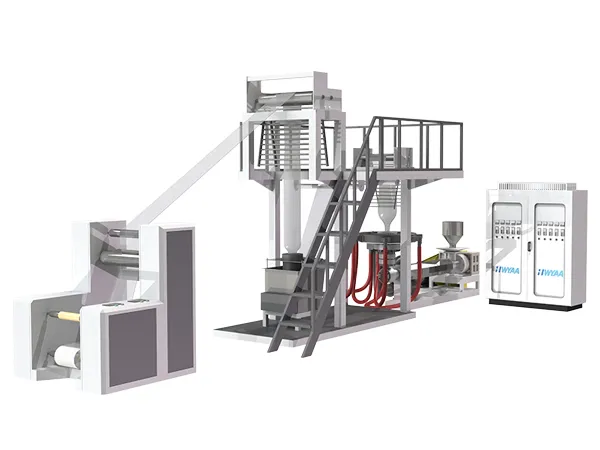

ماكينة تصنيع فيلم PVC منفوخ (طبقة واحدة)Blown Film Machine
نظام تصنيع فيلم التغليف البلاستيكي PVC أحادي الطبقة، مصمم خصيصاً لإنتاج فيلم التعبئة والتغليف والملش الزراعي من مادة الـ PVC بسماكات دقيقة تتراوح بين 0.012 و 0.06 مم، مع توفير فائق في استهلاك الطاقة بنسبة 15 بالمائة.
يُعتبر هذا الخط حلاً تخصصياً ومبتكراً لإنتاج فيلم التغليف PVC عالي الجودة بكفاءة فائقة. واعتماداً على نظام بثق عالي الكفاءة وتقنيات تشكيل متناهية الدقة، فإنه مجهز بشكل مثالي لتلبية متطلبات قطاعات التعبئة والتغليف، والزراعة، والتطبيقات الصناعية.
إلى جانب ذلك، من خلال التناغم الحركي المتقدم بين "العمود اللولبي والأسطوانة"، يتم صهر وبثق المواد الخام بسرعة فائقة. وبدمج هذه الآلية مع رأس قالب عالي الدقة وحلقة التبريد بالهواء فائقة الأداء، يضمن النظام تشكيلاً مستقراً لبالونة الفيلم البلاستيكية، وسماكة متجانسة تماماً، بالإضافة إلى أداء ميكانيكي ثابت ومتسق للمنتج النهائي.
كما تجدر الإشارة إلى أن خطوط الإنتاج هذه تتميز بمستوى أتمتة متطور، حيث يمكن إدارتها وتشغيلها بواسطة عامل واحد إلى عاملين فقط، مما يقلل تكاليف العمالة بشكل ملحوظ. كما يدعم النظام إنتاج فيلم الـ PVC بعروض تتراوح بين 1200 و1400 مم، وهي مستخدمة على نطاق واسع في أفلام التعبئة والتغليف، وأفلام (مشمعات) التغطية الزراعية، ورولات الحماية الصناعية. وبفضل الإدارة المثلى للطاقة، يحقق النظام وفراً إجمالياً في الاستهلاك بنسبة تقارب 15 بالمائة، ليوفر بذلك حلاً إنتاجياً مستقراً ومجدياً واقتصادياً للغاية.
افلام التعبئة والتغليف من مادة الـ PVC
سماكة الفيلم: 0.012 - 0.06 مم، مع هامش تفاوت في السماكة لا يتعدى 3 بالمائة (بدقة متناهية).
أفلام التغطية الزراعية (الملش الزراعي) من مادة الـ PVC
معدل الانكماش العرضي: أكبر من أو يساوي 45%، معدل الانكماش الطولي: أكبر من أو يساوي 45% (مرونة فائقة وثبات ديناميكي).
أفلام الحماية PVC للتطبيقات الصناعية
مقاومة الشد: أكبر من أو يساوي15 ميجا باسكال (متانة فائقة وقوة تحمل عالية).
مواصفات المنتج
| البند / المواصفة الفنية | المعايير والمواصفات القياسية |
| عرض الفيلم | 1200 إلى 1400 مم |
| سماكة الفيلم | 0.012 إلى 0.06 مم |
| معدل الانكماش العرضي | ≥45% (مرونة فائقة وتوافق تام) |
| معدل الانكماش الطولي | ≥45% (ثبات ومتانة ديناميكية) |
| مقاومة الشد والتحمل | ≥15MPa (قوة شد فائقة) |
| مستوى الشفافية والنقاء | ≥85% (وفقاً للمواصفات القياسية لأفلام PVC) |
| نطاق درجة حرارة التشغيل | من -10 إلى 60 درجة مئوية (تحمّل عالي في مختلف الظروف) |
مواصفات الماكينة
| البند / الجزء الميكانيكي | المواصفات الفنية والمعايير القياسية |
| قطر العمود اللولبي | 100mm |
| نسبة الطول إلى القطر للعمود اللولبي | 28:1 |
| سرعة دوران العمود اللولبي | من 0 إلى 50 دورة في الدقيقة |
| قدرة محرك الدفع الرئيسي | 55kW |
| قدرة نظام تسخين الأسطوانة | 32kW |
| قطر رأس القالب | Ø120mm |
| قدرة نظام تسخين رأس القالب | 2kW |
| عرض أسطوانة السحب | 1200/1600mm |
| سرعة السحب | 0 إلى 60 متر في الدقيقة (إنتاجية فائقة السرعة) |
| الطاقة الإنتاجية | 90 إلى 120 كجم في الساعة (معدلات إنتاجية عالية ومستقرة) |
| إجمالي القدرة الكهربائية المركبة | ≤140kW |
| أبعاد الماكينة (الطول × العرض × الارتفاع) | 13500×5500×7200mm |
| الوزن الإجمالي للماكينة | 12000kg |
| طريقة التبريد | نظام تبريد متطور بحلقة الهواء |
| نظام التحكم ونظام التشغيل | حاسوب دقيق متكامل (PLC) + شاشة لمس متطورة (لضبط المعايير والمراقبة الفورية والمستمرة) |
| الخامات المتوافقة | مسحوق راتنج الـ PVC (مع الإضافات والمحسنات المناسبة) |

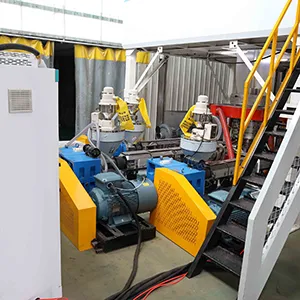

نظام معالجة ومناولة المواد الخام
وحدة متطورة لخلط المواد ونظام تغذية أوتوماتيكي بالكامل: تعمل على دمج ومزج مسحوق راتنج الـ PVC مع الإضافات والمحسنات بدقة فائقة، وتلقيمها آلياً لضمان ثبات واستقرار التركيبة الإنتاجية في كل دورة تشغيل.

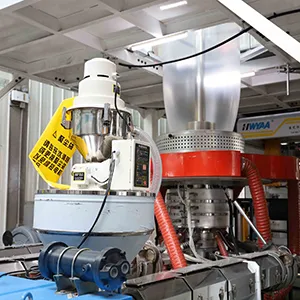

نظام بثق عالي الكفاءة
لولب بقطر 100 مم ونسبة طول إلى قطر (L/D) تبلغ 28:1: مدمج بتناغم هندسي مع الأسطوانة، ومدمج بمحرك دفع قوي بقدرة 55 كيلوواط وسخانات أسطوانية بقدرة 32 كيلوواط، لضمان صهر وتلدين فائق السرعة وعملية بثق مستقرة ومستمرة تحت أعلى درجات الضغط.

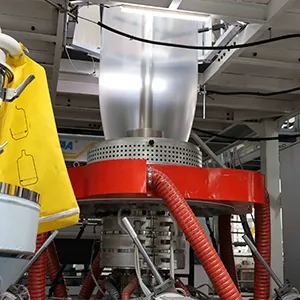

نظام تشكيل متناهي الدقة
رأس قالب عالي الدقة بقطر Ø120 مم مزود بسخانات بقدرة 2 كيلوواط: يعمل بالتكامل مع حلقة هواء متطورة وعالية الجودة على نفخ المصهور البلاستيكي ليتحول إلى بالونة فيلم مستقرة تماماً، مما يضمن جودة تشكيل متسقة ومتجانسة لأعلى المعايير.

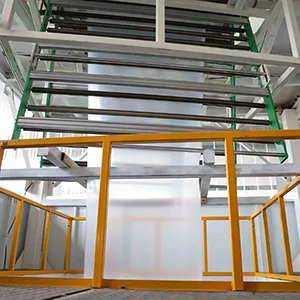

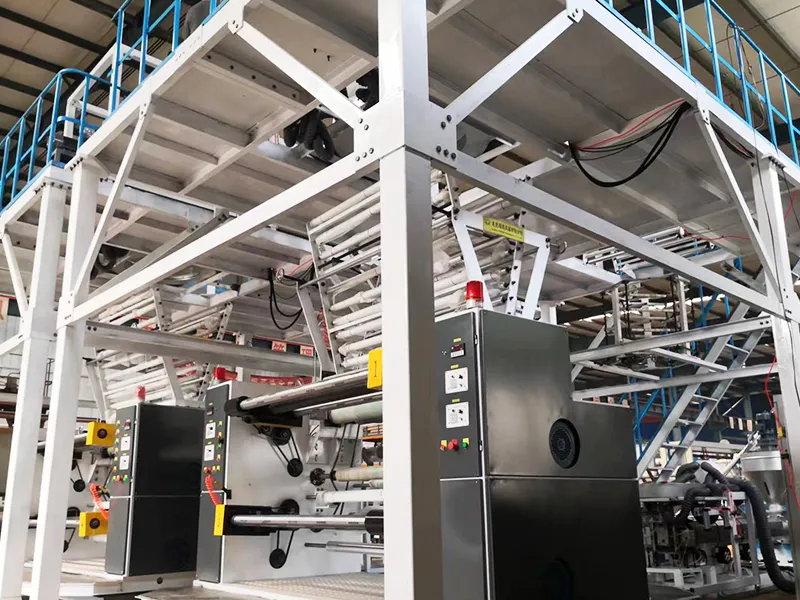

نظام السحب والتسطيح (التسوية)
أسطوانات سحب بعرض 1200 / 1600 مم وسرعات قابلة للضبط من 0 إلى 60 متر/دقيقة: مدمجة هندسياً مع وحدة تربيع متطورة، لتضمن انسيابية فائقة في حركة ونقل الأفلام البلاستيكية مع تحقيق تجانس تام ومثالي في السماكة على امتداد الرول.
نظام اللف والتجميع
وحدة لف متطورة مجهزة بوحدة مراقبة ذكية لقوة الشد: تعمل على لف الأفلام البلاستيكية بتوزع متساوٍ ومثالي لإنتاج رولات منتظمة تماماً ذات حواف نظيفة، مستوية، وشديدة الاستقرار.

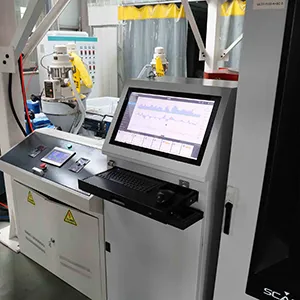

نظام التحكم الكهربائي الذكي
واجهة تشغيل متطورة تعتمد على حاسوب مبرمج (PLC) وشاشة لمس تفاعلية: تدمج نظام التحكم والمراقبة الشامل لجميع معايير التشغيل في كافة مراحل الإنتاج، مما يضمن تشغيلاً أوتوماتيكياً بالكامل وعالي الاعتمادية بأعلى مستويات الأمان.
- كفاءة استثنائية وإنتاجية فائقة
نظام "اللولب والأسطوانة" المطور يضمن صهر وتلدين فائق السرعة لدعم طاقة إنتاجية تتراوح بين 90 و120 كجم/ساعة، محققاً قفزة في الكفاءة تتجاوز 30% مقارنة بالماكينات التقليدية، مما يجعله الخيار المثالي للإنتاج الضخم والمستمر. - جودة منتج مستقرة وموثوقة
رأس القالب متناهي الدقة وحلقة الهواء فائقة الأداء يضمنان بقاء التفاوت في سماكة الأفلام ضمن حدود ضيقة لا تتعدى 3 %، ومعدل انكماش لا يقل عن 45 %، مما يرفع معدل جودة وقبول المنتج النهائي إلى أكبر من أو يساوي 99%. - مستوى أتمتة متطور (تشغيل ذكي)
نظام تحكم متكامل عبر حاسوب(PLC) وشاشة لمس يتيح أتمتة العملية الإنتاجية بالكامل في كافة مراحلها، مما يضمن تشغيلاً مستقراً ومستمرًا يتطلب عمالة محدودة للغاية (من عامل إلى عاملين فقط). - واجهة مستخدم مرنة وتشغيل سلس
واجهة تشغيل بديهية وسهلة الاستخدام، مدعومة بنظام إنذار شامل وذكي للمراقبة، مما يمكن المشغلين من إدارة الخط بكفاءة واستقلالية تامة بعد فترة تدريب قصيرة جداً. - أداء فائق في توفير الطاقة
بإجمالي قدرة مركبة لا تتعدى 140 كيلوواط وأنظمة تحكم حراري فائقة الدقة، نجح النظام في خفض استهلاك الطاقة بنسبة تقارب 15% مقارنة بالمعدات التقليدية في الأسواق. - مرونة وتوافق واسع النطاق
يدعم الخط إنتاج أفلام الـ PVC بعروض تتراوح بين 1200 و1400 مم، وسماكات دقيقة من 0.012 إلى 0.06 مم، ليلبي بكفاءة تامة متطلبات قطاعات التعبئة والتغليف، والتطبيقات الزراعية، ورولات الحماية الصناعية.
