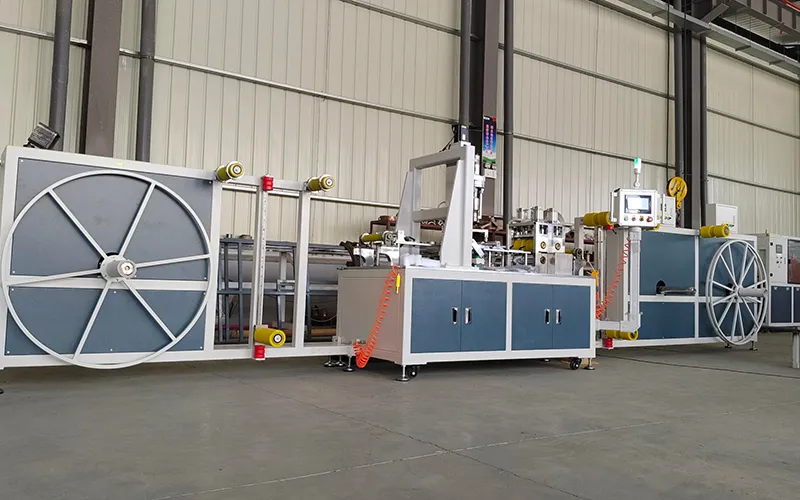

ماكينة تصنيع خراطيم مسطحة ذات فتحات تركيب جاهزةPre-Installed Outlet Layflat Hose Making Machine
حط إنتاج خراطيم البولي إيثيلين (PE) لإضافة وصلات مخرج خارجية إلى الخراطيم
صممت ماكينة تصنيع خراطيم مسطحة ذات فتحات تركيب جاهزة هذه لتحسين خراطيم الري الرئيسية المصنوعة من البولي إيثيلين (PE). وبدون الحاجة إلى إعادة تسخين الخرطوم أو صهره أو قطعه، توفر آلة التركيب تحديد دقيق للموقع، وثقب سريع للفتحات، وتركيب آمن للوصلات، بالإضافة إلى توصيلات ثابتة بالخطوط الجانبية من خلال مكونات المخرجات الخارجية.
يمكن تطوير خراطيم النقل الرئيسية، التي كانت تستخدم في الأصل لنقل المياه فقط، لتصبح أنابيب ري مزودة بوصلات فرعية. يوفر هذا الحل مرونة أكبر للحقول الزراعية، وتنسيق الحدائق، وري البيوت الزجاجية، مع مساعدة العملاء على تقليل تكاليف التطوير ووقت التركيب. إنه يمثل نهج فعال ومبتكر لأنابيب الري.

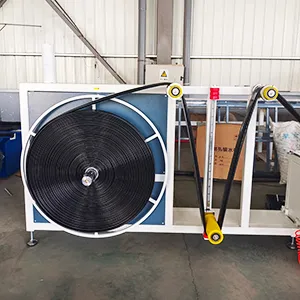

رف تغذية خرطوم البولي إيثيلين (PE)

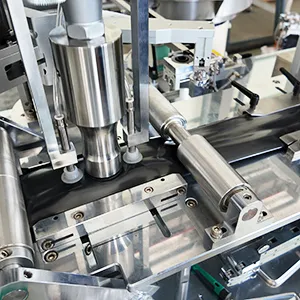

وحدة ثقب آلية تعمل بالموجات فوق الصوتية

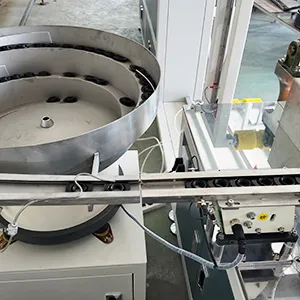

وحدة فرز وفحص المكونات قبل التجميع

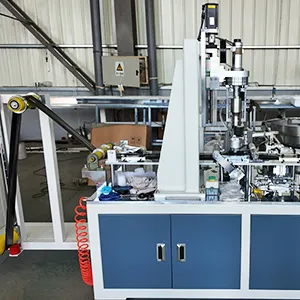

وحدة متكاملة للثقب واللحام

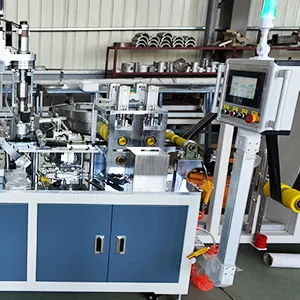

نظام PLC

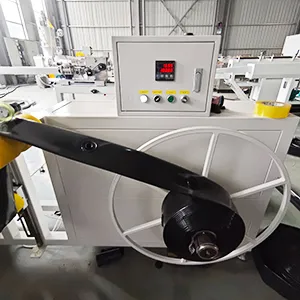

نظام لف آلي مخصص
مواصفات المنتج
- قياس قطر الأنبوب الرئيسي المناسب القطر الداخلي (I.D.) من 50 إلى 200 مم، سمك الجدار من 3 إلى 8 مم
- مواصفات فتحة الخروج قطر الموصل 16 مم (قابل للتخصيص)
- مقاومة الضغط ضغط التشغيل لا يزيد عن 1.2 ميجا باسكال، ضغط الانفجار لا يقل عن 3.0 ميجا باسكال
- أداء منع التسرب تحمل ضغط 0.8 ميجا باسكال لمدة 30 ثانية، بدون تسريب أو انخفاض في الضغط
- مقاومة العوامل الجوية التشغيل العادي عند درجة حرارة من -30 إلى 60 درجة مئوية، مقاومة للأشعة فوق البنفسجية من فئة UV50+
مواصفات الماكينة
- كفاءة الإنتاج من 8 إلى 15 متر في الدقيقة (قابلة للتعديل حسب قطر الخرطوم والمسافة بين الفتحات)
- دقة تحديد المواقع انحراف موضع الفتحة لا يزيد عن 0.5 مم
- معدل تأهيل التجميع لا يقل عن 99.5%
- مصدر الطاقة 380 فولت\50 هرتز (نظام ثلاثي الأطوار بخمسة أسلاك، قابل للتخصيص)
- أبعاد الماكينة 12×2×2 متر (قابلة للتعديل حسب تصميم ورشة العمل)
- نظام التحكم وحدة تحكم PLC للتحكم الآلي الكامل

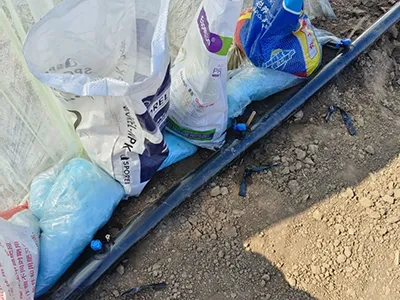

صور العينات
- معالجة الخراطيم بطريقة غير إتلافيه
تعمل عملية التثقيب الخارجي مع التجميع بالضغط البارد على إزالة الانصهار الثانوي والحفاظ على السلامة الهيكلية لخراطيم البولي إيثيلين (PE)، مما يمنع فقدان القوة والتشقق ويقلل من مخاطر الهدر. - تشغيل آلي بالكامل بكفاءة عالية
يتم التحكم في تحديد المواقع والتثقيب والتجميع والفحص بواسطة نظام تحكم PLC. يمكن لمشغل واحد تشغيل الخط. بالمقارنة مع المعالجة اليدوية (من 2 إلى 3 متر في الدقيقة) ، تزداد كفاءة الإنتاج بمقدار من 3 إلى 5 أضعاف، مع معدل تأهيل لا يقل عن 99.5%، مما يقلل بشكل كبير من تكاليف العمالة وإعادة العمل. - تخصيص مرن وتوافق واسع
يدعم خراطيم البولي إيثيلين PE الرئيسية بأقطار من 50 إلى 200 مم. يمكن ضبط تباعد الفتحات (من 0.5 إلى 5 متر) ومواصفات الموصل (من 20 إلى 50 مم). يمكن تخزين ما يصل إلى 100 مجموعة من البارامترات، مما يتيح تغيير سريع دون إعادة تشغيل ويدعم متطلبات الإنتاج متعدد الدفعات. - دعم شامل وتحديثات قابلة للتطوير
بالإضافة إلى خط الإنتاج، تتوفر خدمات تخصيص مكونات فتحات الخروج، والتدريب على البارامترات، والتركيب والتشغيل. يدعم النظام التحديثات القياسية، مما يجنب الاستثمار المتكرر ويدعم قيمة العميل على المدى الطويل.

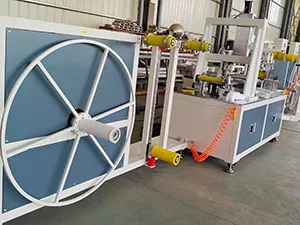

بين عامي 2024 و2025، قام أحد العملاء في تشيلي بتوسيع التعاون بعد شراء خط تركيب فتحات خارجية لخراطيم البولي إيثيلين PE وقوالب التركيب، مما أضاف خطي إنتاج آليين للغاية لأشرطة الري بالتنقيط المسطحة إلى محفظة التصنيع الخاصة به.
