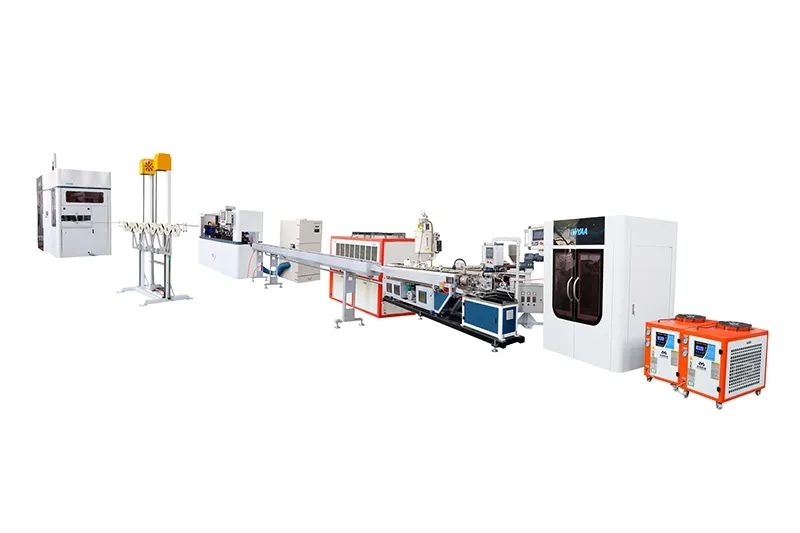

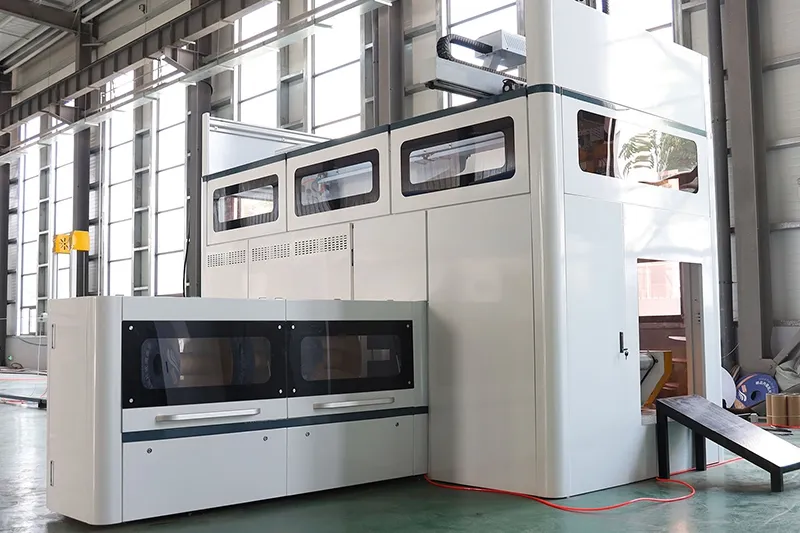

خط إنتاج شريط الري ذو نقاطات التدفق المستمرContinuous Strip Dripper Drip Tape Making Machine
خط بثق أنابيب البولي إيثيلين لإنتاج شريط تقطير T ذو قطارات التدفق المستمر
خط تصنيع شريط الري ذو نقاطات التدفق المستمر هي نظام بثق أوتوماتيكي عالي السرعة مصمم لإنتاج شريط التنقيط T مع قطارات متصلة. يعمل خط الإنتاج بسرعات تصل إلى 300 متر لكل دقيقة، مما يتيح معالجة مستمرة من تركيب القطارات إلى تغليف الشريط النهائي، موفراً كفاءة عالية وإنتاجية ثابتة. يتميز خط الإنتاج بتشغيل مستقر وتحكم دقيق في التثقيب، مما يضمن جودة منتج متسقة مع الحفاظ على سهولة التركيب والصيانة. وهو قادر على إنتاج شريط تنقيط مكون من خرطوم بولي إيثيلين وقطارات متصلة، مع إمكانية ضبط تباعد مسار التدفق من خلال آلية ضغط دقيقة.

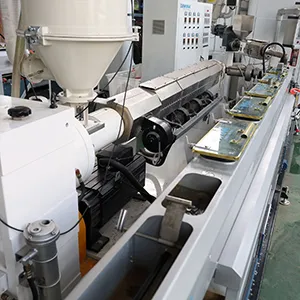

البثق

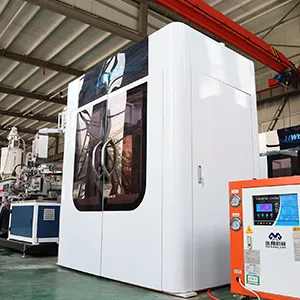

تشكيل شريط ونقاطات التدفق المستمر المدمجة

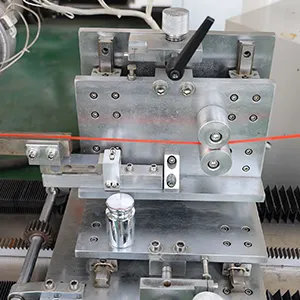

تنظيم ونقل شريط ونقاطات التدفق المستمر المدمجة

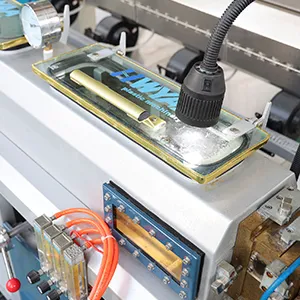

التحجيم الفراغي (معايرة وضبط أبعاد الأنابيب)
التبريد بالماء

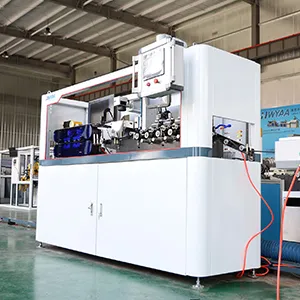

السحب والتثقيب

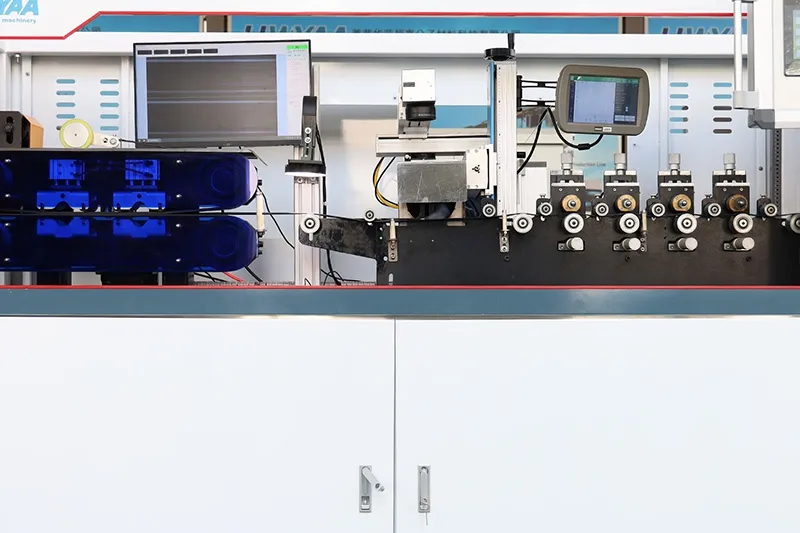

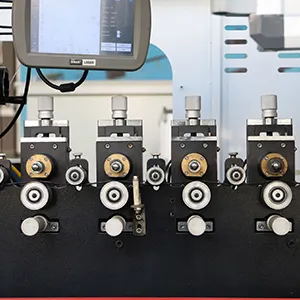

الفحص بالفيديو
وحدة السحب

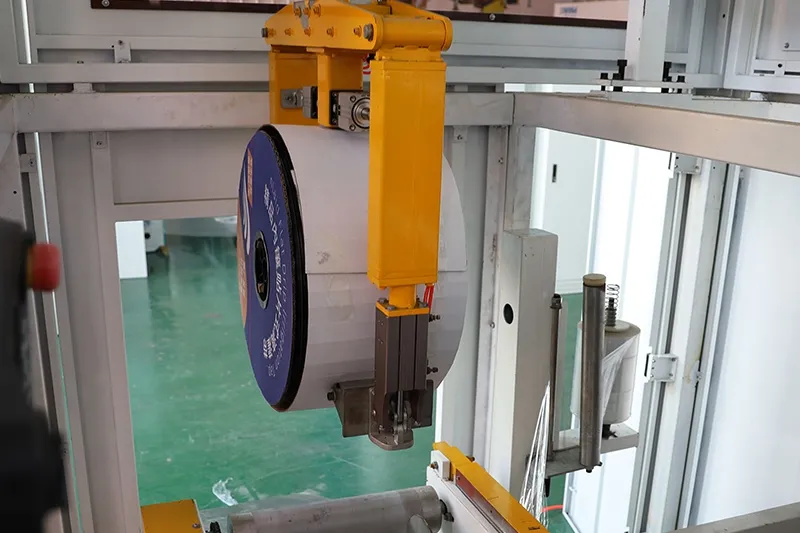

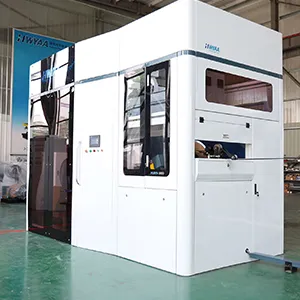

نظام لف وتغليف آلي متكامل
| المعدل التصميمي لكمية التنقيط للفتحة | تباعد فتحات التنقيط | القطر الداخلي للأنبوب | سمك الجدار | سرعة الإنتاج | سرعة التثقيب |
| 0.8-3.0L/h | 50-300mm | 16mm | 0.127-0.6mm | 200-300m/min | ≥3000pcs/min |
| البند | الجيل الأول | الجيل الثاني | الجيل الثالث |
| طريقة التشكيل | تشكيل بالشريط الفولاذي | التشكيل بالبكرات الكبيرة | التشكيل بالبكرات الصغيرة |
| المادة | فولاذ مقاوم للصدأ | فولاذ قوالب التشكيل | فولاذ خاص بشركة HWYAA |
| المزايا والعيوب | سهولة الكسر، عمر خدمة قصير، تباين كبير في التدفق | تكلفة عالية لتغيير نمط التدفق، دورة نمط طويلة لكل بكرة، تباين كبير في التدفق | تكلفة منخفضة لتغيير نمط التدفق، دورة نمط قصيرة لكل بكرة، تدفق مستقر |
| قطر بكرة التشكيل | 500mm | 1000mm | 63mm |
| سرعة الإنتاج | من 50 إلى 100 متر لكل دقيقة | من 80 إلى 200 متر لكل دقيقة | من 80 إلى 300 متر لكل دقيقة |
| أدنى تباعد لفتحات التنقيط | 150mm | 50mm | |
| قالب شريط البثق | ثابت | قابل للضبط ضمن ثلاث أبعاد | |
| الضغط المركب | غير قابل للتعديل | ضغط مركب قابل للتعديل بين الأنابيب والشرائط (يضمن جودة الترابط) | |
| طريقة التثقيب | الشق بالشفرة | التثقيب بالليزر + الشق بالشفرة، وضعان للتثقيب في ماكينة واحدة | |
| طريقة اللف | نظام لف قياسي ذو محطتين | نظام لف آلي متكامل يدمج عمليات القطع وتغيير اللفائف واستبدال القلب والتغليف | |
التشغيل البسيط
تعليمات تركيب واضحة

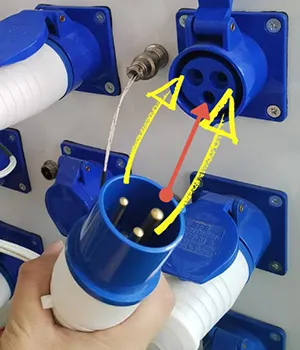

تجميع واضح وسهل

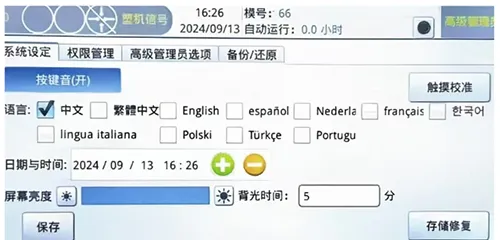

تدعم خيارات اللغة القابلة للضبط- بدء الإنتاج السريع
لا حاجة إلى مورد منفصل للنقاطات أو آلة حقن قوالب النقاطات. يقوم خط الإنتاج بتصنيع الخرطوم الخارجي المصنوع من البولي إيثيلين، والنقاطات الشريطية ذات التدفق المستمر المدمجة، والشرائط الملونة في عملية واحدة. عند شراء المعدات الكاملة، يمكن تشغيل الخط فوراً بعد التركيب. - التركيب السريع
يتيح تصميم وصلات التوصيل السريع التجميع والتشغيل بكفاءة دون الحاجة إلى أدوات معقدة أو مهارات متخصصة. ويمكن للمشغلين إتمام عملية التركيب بسرعة، مما يقلل بشكل كبير من وقت التركيب والتجهيز وتكاليف العمالة. - سهولة التشغيل
يضمن نظام التحكم الآلي المتكامل تشغيل سلس وبديهي. ويمكن بدء الإنتاج عادةً بعد يوم واحد من التدريب. كما تمكن واجهة المستخدم سهلة الاستخدام حتى المشغلين الجدد من تشغيل خط الإنتاج بكفاءة.
يدعم خط الإنتاج نمطين للتثقيب. يمكن مراقبة تباعد الفتحات وسرعة الإنتاج وتعديلهما عن بعد عبر فحص الفيديو، مما يعزز القدرة على التكيف والمرونة لتلبية متطلبات السوق المتنوعة.

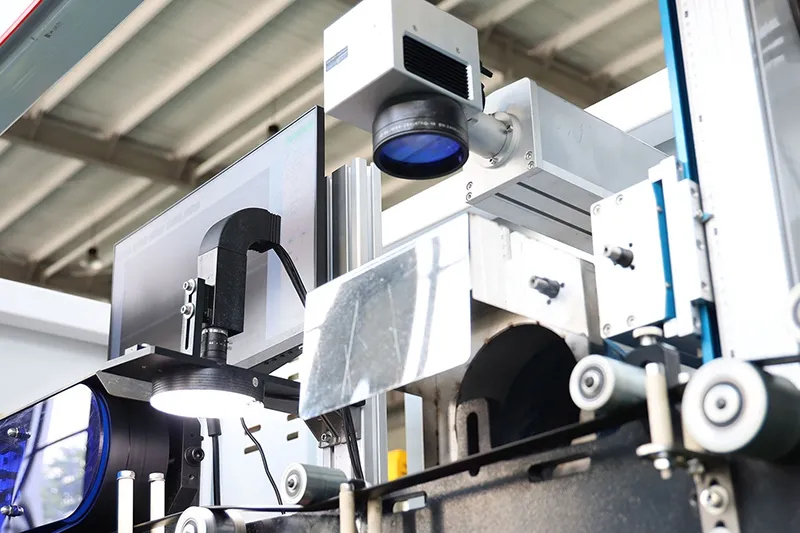

التثقيب بالليزر
دقة عالية بدون تشوه، بدون نتوءات، بدون تلف السطح، وبدون تسريب.
التثقيب بالشفرات
يضمن التثقيب بالشفرات بواسطة محرك السيرفو دقة عالية في تحديد موضع الثقوب مع انخفاض تكلفة التشغيل وسهولة الصيانة. كما تساعد طريقة التثقيب هذه على منع الارتداد العكسي وتوفر أداء موثوق به ضد الانسداد.

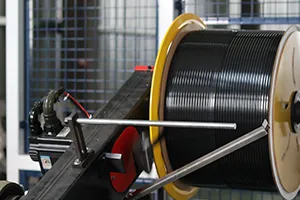

كما نوفر أيضاً أشرطة الري بالتنقيط (T-TAPE).
